热回收型新风系统
결로방지형 전열교환기
건강친화형 주택건설 기준 적용
▣ 고효율 에너지 세이빙 시스템
(주)티아이씨의 환기용 전열교환시스템은 특수 열교환소자를 이용하여 겨울철 난방시 실외로 배출되는 오염된 공기중의 열에너지를 70% 이상 회수하여 난방으로 재사용하며, 이와 반대로 여름철 냉방시에도 외부 유입공기를 1차로 냉방시켜 유입시킴으로써 폐에너지를 재사용하게 하는 고효율 전열교환방식의 폐열회수 환기시스템(Energy Recovery Ventilation System)입니다.
▣ 결로방지 히터
총 소비전력 60W 이하의 에너지절감형 특수히터를 채용함으로써 과도한 전기료 부담을 줄이고 히터의 과열로 인한 화재의 염려가 없습니다.
- 기존 자사제품(소비전력 400W 이상의 PTC 히터)대비 소비전력이 약 15% 수준
- 히터 최고상승온도 35~40℃로서 과열시 안전장치 작동으로 안전
▣ 바이패스 기능
봄,가을철에 BYPASS 덕트를 통하여 환기함으로써 열교환 소자의 수명 증대시키고 외기를 이용한 자연냉방 효과로 에너지 절감할 수 있습니다.

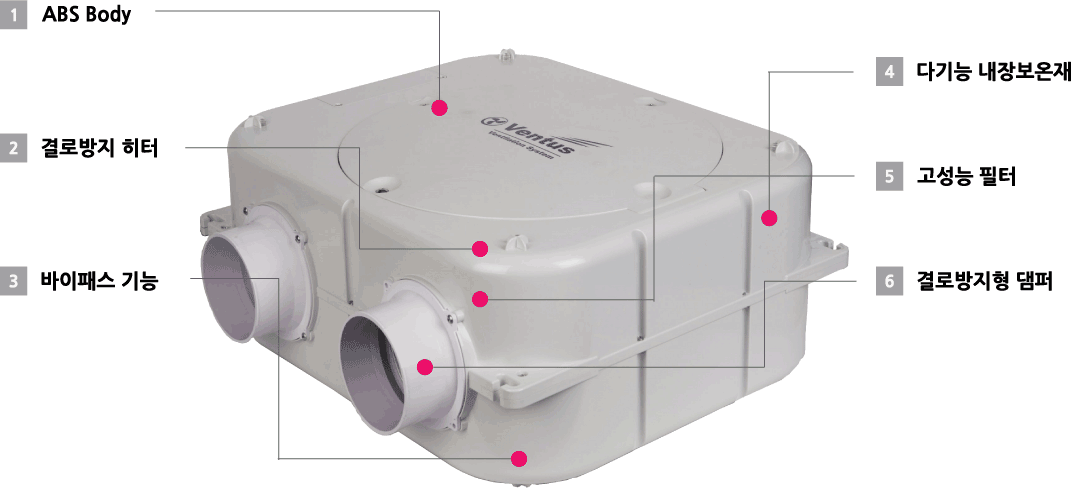

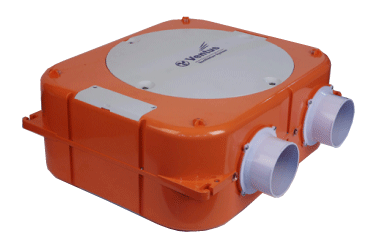

▣ 제품개요
▣ 제품 상세도
▣ 제품 사양표
공기청정형 전열교환기
초미세먼지와 항균까지 4단계 에어클리닝 시스템
▣ 공기청정기의 한계
- 공기청정기의 경우는 미세먼지 등 부유물질 제거, 탈취 등의 효과는 있지만 지속적으로 발생되는 각종 오염 물질 및 이산화탄소의 제거에 한계가 있으며 외부로부터의 충분한 산소공급에는 한계가 있습니다.
- 따라서 생활공간 내에서 발생하는 각종 오염원 제거의 근본적인 방법은 환기이며 부가적인 방법으로는 공기청정기를 사용할 수 있지만 그 효과를 배가시키기 위해서는 반드시 환기가 병행되어야만 가능합니다.
- 이 경우 에너지 절감을 위하여 폐열회수가 가능한 기계식 환기를 해야 하는데 이 때 실내로 유입 공기를 충분히 필터링해야 합니다.
▣ 4단계 에어클리닝 필터 적용
4(3)단계 에어클리닝 시스템
▣ 필터 성능
※ 필터 성능은 KCL 등 시험성능 기준이며 실사용 환경에 따라 상이할 수 있습니다.
※ 필터 이미지는 실물과 다를 수 있습니다.
※ 필터의 종류는 제품의 등급 및 성능향상을 위하여 변경될 수 있습니다,
결로방지형 댐퍼
환기장비 결로저감 성능향상
▣ 제품 필요성
-. 겨울철 실내·실외간 과도한 온·습도차로 인하여 환기시스템 장비 및 플렉시블 호스내에 발생된는 결로의 예방 조치
▣ 제품 특징
-. 공기층 구조의 댐퍼 바디 및 슬리브를 통한 댐퍼의 벽체매립 효과
-. 다중 공기층 구조의 댐퍼 블레이드
-. 고온 다습한 실내공기와 저온의 실외공기와의 접점(댐퍼)간 열전달을 최소화하여 결로 예방
-. 실내인입 벽체와 덕트 연결부의 미관을 고려한 마감링 구조의 슬리브
-. 기존의 환기시스템 장비의 구조 변경이나 벽체매립을 위한 별도 조치없이 설치 가능
매립슬리브형
장비부착형
▣ 제품 설치
-. 기존의 환기시스템 장비의 구조 변경이나 벽체매립을 위한 별도 조치없이 설치 가능
(1안) 장비측 SA,RA 플랜지 및 실내인입 벽면 각각 병행하여 설치
(2안) 선택시에는 실내인입 벽면부착형으로 설치 권장
※ 실제 세대에서의 결로발생 여부는 세대환경 및 환기장비 가동 조건(온도·습도, 가동 시간, 장비실 온도)에 따라 달라질 수 있음
(2안)
(1안)
