천장형 공기청정 시스템환기



기술특징

신개념 Air Care Solutions

기술정의 및 특징

□ 외기도입이 가능한 천장형 공기청정 열회수 환기장치와  각방의 공기청정 급기유니트를 연동하여 실내공기를 더욱 깨끗하고 신선하게 공급하는 신개념의 시스템환기 기술

- 고농도 미세먼지로 인한 외기오염 악화시 실내공기 청정모드로 전환

- 실별제어가 가능하여 에너지 낭비요소 제거

- 환기유니트가 실내천장에 있어 필터교체 및 유지보수 용이

기존기술과의 비교

구분
일반 열회수 환기
공기청정 시스템환기
공기청정기
외기도입
가능
가능
불가능
​폐열회수성능
우수
우수
불가능
공기청정능력
미흡
우수
우수
각실급배기 방식
급기 : 수동 디퓨저
​배기 : 수동 디퓨저
급기 : 청정급기유니트
​배기 : 수동 디퓨저
내부공기 순환방식
​외부공기 도입불가
장비설치위치
다용도실,실외기실
실내 거실·방 천장
실내바닥
필터교체
불편(협소)
용이
용이


멀티필터링

​강력한 4단계 멀티필터링 시스템

필터링 특징

□ 초미세먼지 99.97% 차단 및 각종 유해세균과 냄새까지 제거하는

     강력한 4단계 멀티필터링

□ 초미세먼지 99.97% 차단 및 각종 유해세균과 냄새까지 제거하는

     강력한 4단계 멀티필터링

□ 최고급 공기청정기 수준의 대용량·다기능 멀티필터 시스템

극세사망

​프리필터

항바이러스

​키토산필터

콜게이트

​탈취필터

헤파필터

​(H13급)​

필터링 비교

구분
일반 열회수 환기(자사)
공기청정 시스템환기
공기청정기(자사)
공기청정대상
실외공기
실외공기/실내공기
실내공기
필터링단계
2단계
3~5단계(고급형)
3~5단계(고급형)
필터종류
① 프리필터
​② 미디움필터
① 프리필터  ② 기능필터
​③ 탈취필터  ④ 헤파필터
① 프리필터  ② 기능필터
③ 탈취필터  ④ 헤파필터​
총필터두께
15~20㎜
최대 60㎜
40~60㎜
99.97%
99.97%
95%
초미세먼지
여과율
성능등급
H11
H13
H13

※ 필터의  표시성능(포집율)은 필터성능 인증시험 기준이며 실제 사용시 사용환경 및 사용자에 따라 달라질 수 있습니다.

스마트제어 모듈

​센서를 통한 스마트 Air Care Solutions

스마트제어 특징

□ 내장된 CO2센서와 초미세먼지(PM2.5)센서가 실내공기 오염도를

     측정하여 일정 기준에 따라 풍량조절 및 자동운전 실시

□ 예약, 취침, 바이패스 등 다양한 사용자 모드 구현

□ 초미세먼지로 인한 외기오염 악화시 실내공기 청정모드로 전환

□ 사용시간 및 필터오염 센서를 통한 필터 교체 안내

VT-SM10

※ 공기청정기의 필터종류 및 여과효율 등은 제조사별로 상이합니다.

※ 필터성능은 성능시험 결과 기준이며, 사용시간 및 사용환경에 따라 상이합니다.

※ 필터의 사양은 제품 등급(옵션)에 따라 상이하며, 성능개선을 위하여 변경될 수 있습니다.

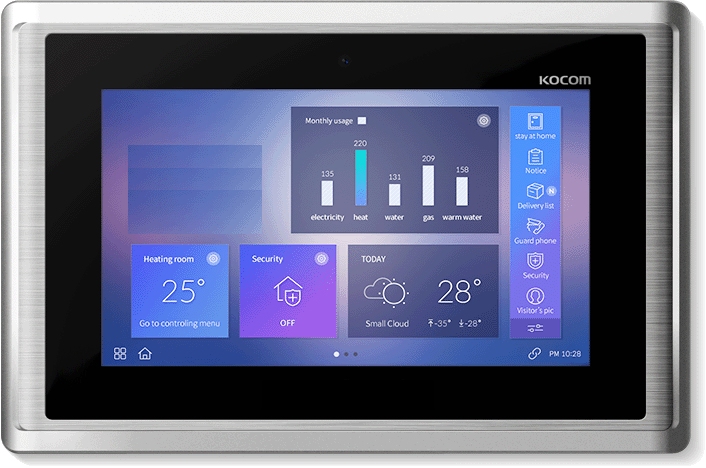

스마트제어 구성

공기측정기

홈네트워크

스마트폰

센터모듈

※ 스마트 환기센서 모듈 적용 가능 모델 : Ventus P Series, H Series, M Series



시스템환기 구성

사용환경에 따른 맞춤형 Air Care Solutions

​설치방식 비교

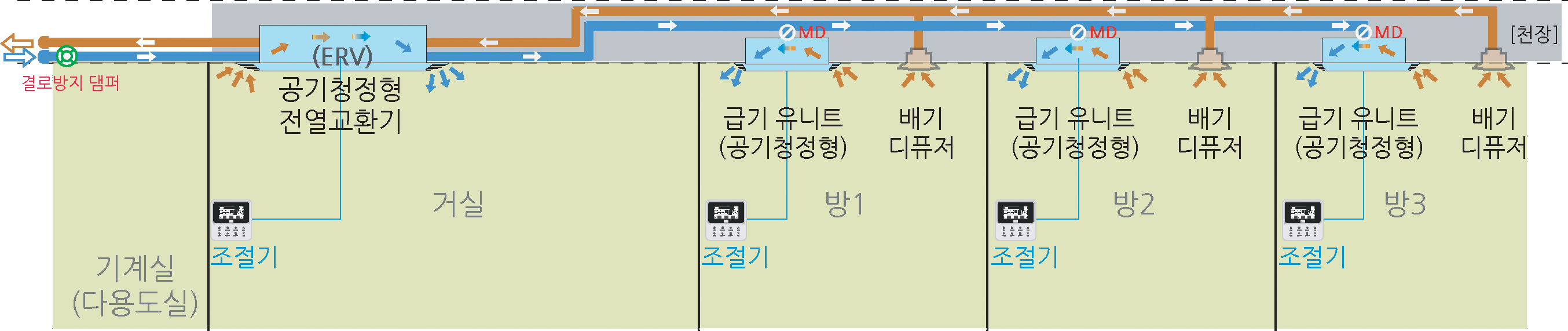

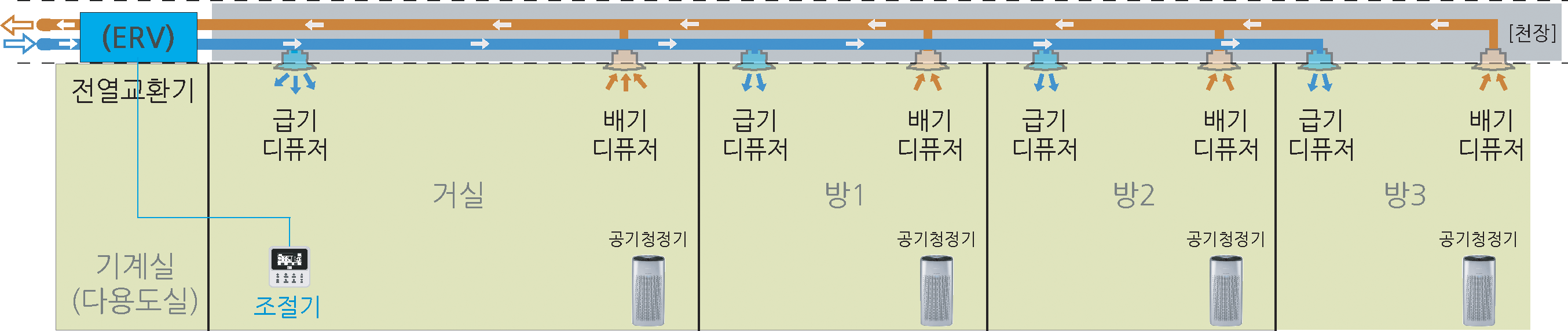

□ 기계식환기 설치도

□ 시스템환기 설치도

- 거실 천장 내에 열회수 환기장치를 설치한

    후 각방의 급기유니트와 덕트로 연결

 - 본체 및 급기유니트를 통해 공기청정

   급기 및 내부공기 청정순환 운전

 - 세대 일괄 급배기 또는 실별 급기 조절

​경

​환기방식 비교

구   분
세대별 환기방식 (기존환기)
실별 환기방식 (시스템 환기)
개요도
운전방식
환기스위치를 켜면 세대내 모든 방이
동시에 환기 가동
 환기가 필요한 방만 선택적으로 가동
장단점
- 항상 최대 소비전력 소모 불가피
- 실별환기 대비 열교환소자,필터 수명 짧음
- 선택적 가동에 따른 에너지 낭비요소 제거
- 세대별환기 대비 열교환소자,필터 수명 증가

시스템환기 설치·제어 구성

구   분
세대별 환기방식 (기존환기)
실별 환기방식 (시스템 환기)
​원룸형
​소형임대·도심형주택
중소평형·다중시설
대형평형·다중시설

※ 병렬방식으로 연결하여 최대 300CMH급 대용량까지 설계 적용 가능

시스템환기 제품사양

구   분

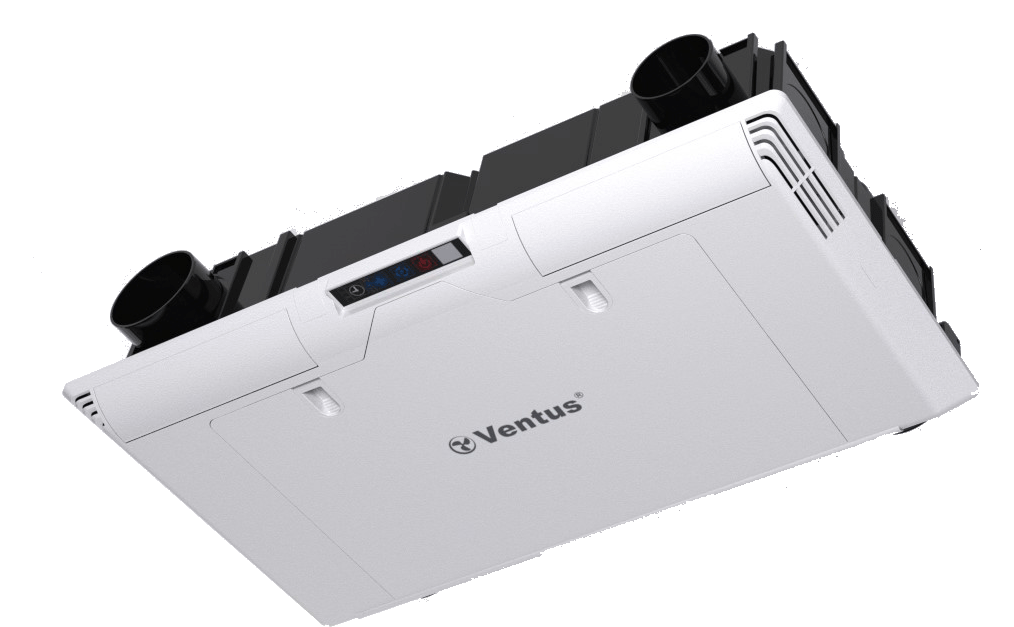

열회수 환기장치 (VT-150PT)

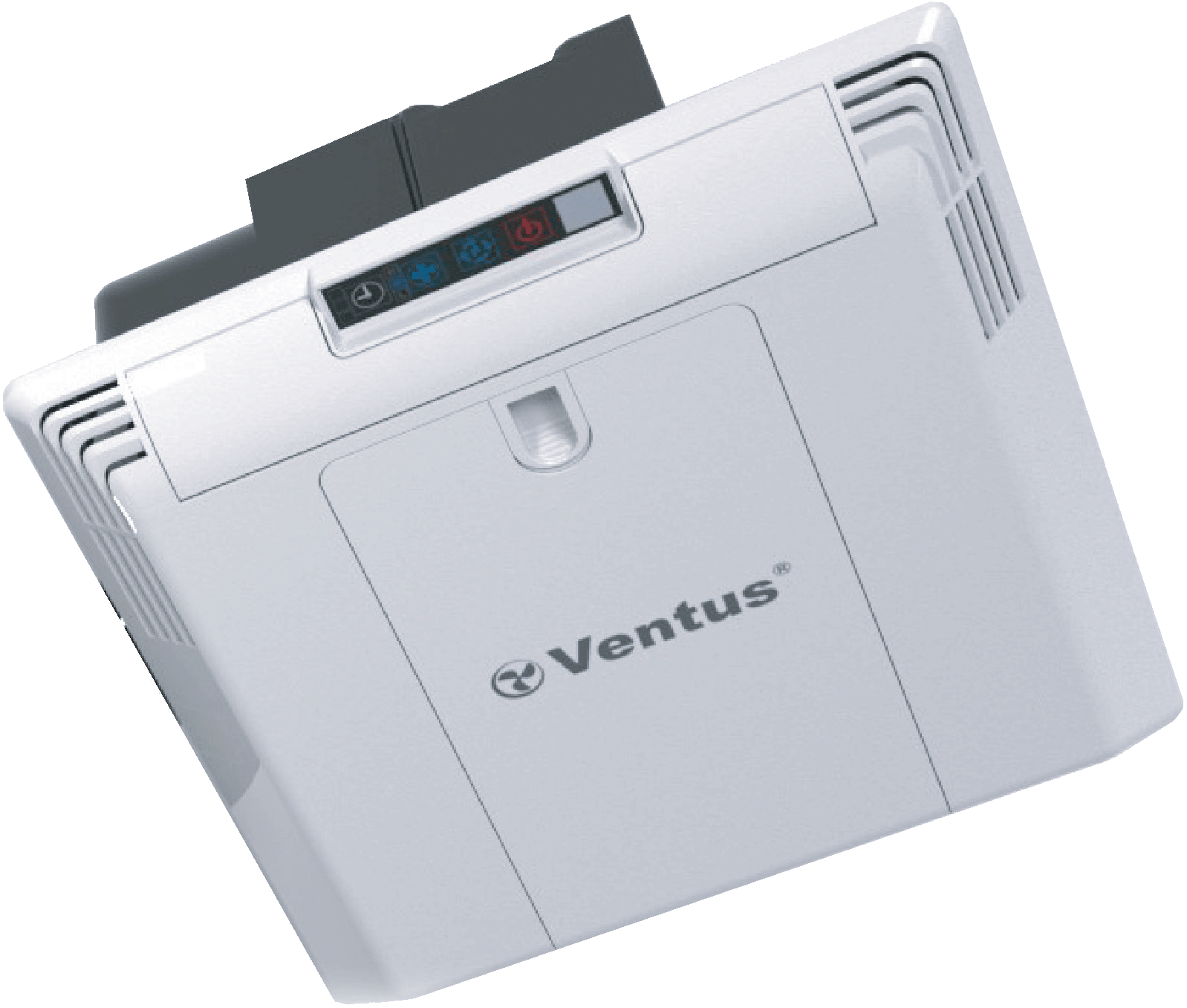

​급기유니트 (VT-50PS)
​기준풍량/소비전력
중 Mode 120CMH / 50.5W
중 Mode 30CMH / 10W
전열교환효율
난방 76.5% / 냉방 62.1%
-
· 본체 : 953 × 493 × 170㎜
제품규격
· 그릴 : 960 × 500 × 50㎜
· 실링공간 : 최소 165㎜ 이상
· 본체 : 493 × 493 × 170㎜
· 그릴 : 500 × 500 × 50㎜
· 실링공간 : 최소 165㎜ 이상
